1.真空度自動調節系統

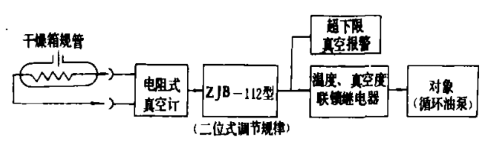

根據工藝要求，我們選定冷凝箱真空值作為被調變量，并設計、研制了ZJB-112型與ZJT-113型真空度指示、調節(報警)儀。此兩種儀表分別接進干燥箱與冷凝箱電阻式真空計規管橋路，取代原指示儀表，即能起到指示與兩位、三位式調節(報警)作用。其單限或雙限設定范圍可以根據需要在全量程范圍內任意選擇，其中ZJB-112型還具備“真空度-混度”聯鎖功能,具體方案如圖2、圖3所示。
在冷凝箱真空度自動調節系統中，由冷箱真空計規管橋路來之電流信號輸入ZJT-113型儀表檢測回路,指示出相應真空值。當指示指針在設定下限時，

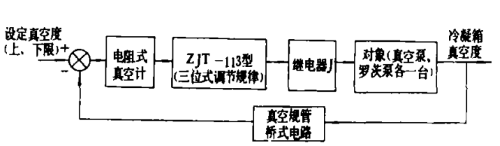

圖3冷凝箱真空度自動調節系統

2.溫度自動程序調節系統

凍干機原溫度方案采用兩臺XCT-122型儀表與繼電器、鉑電阻配合，控制三相電阻絲加熱及循環油泵啟、閉以恒定油溫與干燥箱室溫。溫度程序控制靠手動。另通過溫度指示調節選擇開關與自動平衡電橋以顯示、調節和記錄系統各點溫度。由前述已知，凍干工藝對控溫精確度要求不高，采用XCT型位式調節儀表，由輸油管道熱輻射加溫，系統熱慣性較小,控溫精確度能達到土3°C。油箱油溫由電阻絲加熱，系統熱慣性較大，溫度波動范圍還要大些。但從凍干工藝要求來看，只要求保證干燥箱升華溫度,故油溫控制也仍可采用XCT型位式調節儀表。
設計新的自動程序控制方案時，我們?nèi)赃x油箱油溫及干燥箱溫度為被調變量。為了保證升溫曲線接近理想特性，采取了調節油溫的辦法，具體方案如圖4、圖5所示。

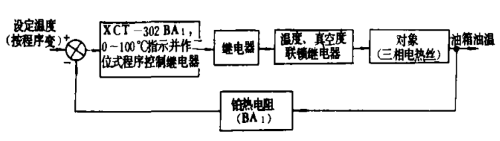

圖4 油箱油溫自動程序控制系統

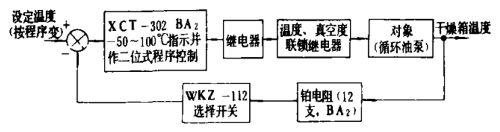

圖5 干燥箱溫度自動程序控制系統

圖4、圖5方案工作原理比較簡單，故不再詳述僅作如下兩點說明:
(1)XCT-302型動圈式指示調節儀能夠作位式時間程序控制,其“時間-溫度”程序曲線由使用單位按凍干工藝升溫曲線提供給生產廠家(不同曲線只需更換相應設計的滾筒)，時間程序范圍由機內齒輪組合進行改變，一個周期的最長時間可達36小時,因而能夠滿足工藝要求;

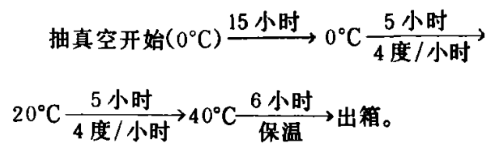

(2)采用圖4方案后，油溫不再恒定控制在50°C，而與干燥箱“時間-溫度”順序同步變化(適當高出幾度)。當干燥箱溫度在10°C以下時(每一個周期中約占20小時)，一般常溫油就能滿足熱交換要求，故又節省了能耗。采用這一方案時的參考“時間-溫度”程序曲線如下:

實際使用時可根據工藝要求及系統熱慣性在調試中整定。
